首页 > 供应产品 > 苏州工业园区 生活污水设备用电智能监管平台 分表计电 AcrelCloud-3000
苏州工业园区 生活污水设备用电智能监管平台 分表计电 AcrelCloud-3000
点击图片查看原图
产品: 浏览次数:714苏州工业园区 生活污水设备用电智能监管平台 分表计电 AcrelCloud-3000
品牌: 安科瑞
单价: 50.00元/
最小起订量:
供货总量: 999
发货期限: 自买家付款之日起 1 天内发货
有效期至: 长期有效
最后更新: 2022-04-13 13:13
  询价
详细信息
是否进口产地上海
加工定制品牌安科瑞
型号AcrelCloud-3000订货号AcrelCloud-3000
货号AcrelCloud-3000规格AcrelCloud-3000
适用范围环保局是否跨境货源
企业概况显示接入七企业数用电统计曲线图展示
监控实时监控
展开

苏州工业园区 生活污水设备用电智能监管平台 分表计电 AcrelCloud-3000

安科瑞电气股份有限公司 宣传视频

环保用电智能监管 分表计电 AcrelCloud-3000污染治理设施


1.  平台概述1.1.  开发背景??《大气污染***法》、《水污染***法》、《土壤污染***法》相继颁行,《关于***生态环境保护坚决打好污染***攻坚战的意见》、《打赢蓝天保卫战三年行动计划》等政策先后发布,为打好污染***攻坚战提供了坚实的法律和政策保障。推进打赢蓝天保卫战,打好碧水保卫战,打胜净土保卫战,加快生态环境保护、建设美丽中国,各省市结合物联网和大数据政策,也相继颁布有关污染治理设施用电监管平台等相关政策,针对性地对企业内的环保设施、设备运行状况作出检测控制,限度发挥环保设备的作用,提高使用效率,并为部门能够动态掌握治污治理执行情况和异常预警提供支持。



??AcrelCloud-3000环保设施用电监管云平台依托***物联网技术、电力参数传感技术,实时采集企业污总用电、工艺生产设备用电、污染治理设施设备用电等数据,通过设施运行停车分析、越限分析、停/限产分析、工艺关联分析等,及时发现环保治理设施、设备等未开启、空转、减速、降频以及异常关闭等未正常工作的情况;同时,通过数据分析,还可以实时监控限产和停产整治企业运行状态。

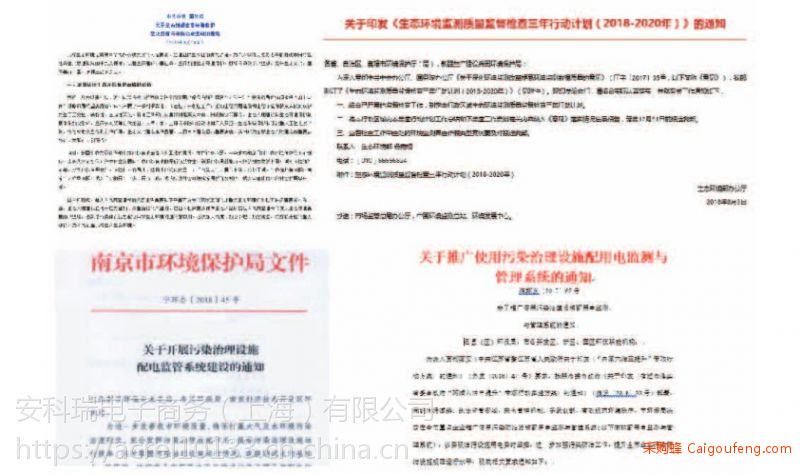

1.2.  法律、法规、政策、标准本平台遵循以下标准开发:大气污染***法水污染***法土壤污染***法生态环境监测质量监督检查三年行动计划(2018-2020年)》关于***生态环境保护坚决打好污染***攻坚战的意见打赢蓝天保卫战三年行动计划GB 50052 供配电系统设计规范GB 50053 20kV及以下变电所设计规范GB 50054 低压配电设计规范GB 50055 通用用电设备配电设计规范GB 50060 3-110kv高压配电装置设计规范GBT50062-2008 电力装置的继电保护和自动装置设计规范 GB/T 50063-2017 电力装置电测量仪表装置设计规范江苏省大气污染工况用电监控技术指南促进大数据发展三年工作方案(2016-2018)促进大数据发展2016年工作要点促进大数据发展行动纲要

1.3.  应用场所环保设施用电监管云平台的主要应用场合:(一)钢铁(二)石化;(三)化工、焦化(四)医药制药; (五)造纸(六)有色金属(七)建材(八)火电热电(九)市政污水处理(十)采矿

2.  平台结构


3.  平台主要功能3.1.  平台登录在浏览器打开云平台链接、输入账户名和权限密码,进行登录,防止未授权人员浏览有关信息。

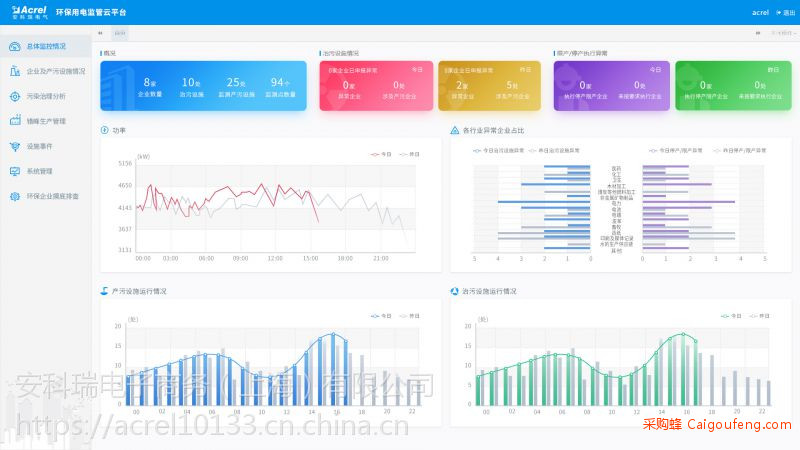

 3.2.  平台页平台页显示企业概况,用电统计,产污设施运行柱状图,治污设施运行柱状图,如图所示:


企业概况显示接入的企业数,设备数和监测点位数,治污设备的当运行状况和停产限产的异常状况等信息。用电统计以曲线图的方式展示企业昨日和今日用电情况。产污设施运行柱状图显示昨日和今日产污设施按小时运行数的柱状图。治污设施运行柱状图显示昨日和今日治污设施按小时运行数的柱状图。

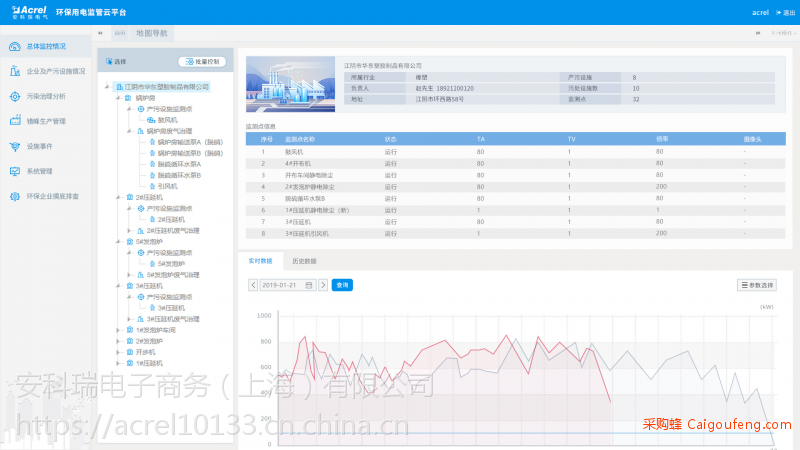

3.3.  实时监控采集现场用电信号,可以查看企业、车间设备、监测点各级的统计情况,包括生产状态、设备状态、电流、电压、用电、功率等,默认显示昨日/今日曲线,可选择具体的时间并生成曲线,其中用电和功率曲线中包含设置的设备启停阀值,企业整体用电中显示企业停产的阈值。根据设置的启停阈值,判断生产时间和治污设施运行时间是否吻合,与停产限产计划是否有时间冲突,如图所示:




3.4. 异常实时报警通过关联分析、超限分析、启停时间分析,及时发现环保治理设备未开启、异常关闭及减速、空转、降频等异常情况,同时通过数据分析还可以实时监控限产和停产整治企业运行状态,如图所示:




3.5. 统计分析


产污分析统计企业/行业在某个时间段内的产污数量。减产减排分析统计企业在污染日、非污染日的负荷对比,以小时为单位展示功率曲线。企业用电监控可查询企业/行业的日功率曲线,默认是今日/昨日对比,可选择对比的日期。能耗报表统计企业/行业在某个时间段内的用电量,可按日/月/年进行统计和分析。 3.6. 手机APPAcrelCloud-3000环保用电监管云平台支持Android、ios系统APP,方便用进行行业/企业查询、报警、故障查询,实时监控数据查询,分闸操作,探测器详细信息查询等功能。


 4. 浏览器支持4.1.  浏览器运行设备台式电脑,手机、平板等移动端设备4.2.  浏览器运行环境支持谷歌、360等主流浏览器访问4.3.  客户端运行设备安卓系统移动设备(android 5.0及以上),苹果ios 8.0及以上系统

5.  主要技术指标 数据上传频率:2分钟(可配置)通信方式:RS485、LORA、2G/3G/4G并发访问量:>=10000历史数据存储:>=3年

6.  系统配置6.1.  建议按照我方提供配置参数订货,或者客户自己租用阿里云资源。以下是根据接入的设备数量的配置列表:

序号

名称

型号、规格

单位

数量

备注

1

数据服务器

Dell R730 CPU:E5-2620 内存:32G  硬盘容量:4*1.2T(SAS 1万转 2.5英寸小盘) RAID5

1

甲供,供参考

2

WEB服务器

Dell R730 CPU:E5-2603 内存:16G 硬盘容量:3*300G(SAS 1万转 2.5英寸小盘) RAID5

1

甲供,供参考

3

操作系统

Windows Server 2012 R2

1

甲供

4

数据库

MYSQL 5.0及以上

1

甲供

5

通讯卡

2G或4G通讯卡

n

甲供

6

打印机


1

甲供



6.2.  现场硬件配置

序号

名称

型号、规格

单位

数量

备注

1



监控模块

(三选一)

AEW100-D15X(含三只φ15孔径开口互感器),三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,100A以下,600A以上二次互感器方案(从原有互感器二次侧取信号)

1

安科瑞

AEW100-D20X(含三只φ20孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,400A

AEW100-D36X(含三只φ36孔径开口互感器),含三相电流、电压、有功/无功功率、电能计量,谐波畸变率等,LORA无线通讯,电流600A

2



LORA无线接收器

AEW110-L,配合AEW100使用,LORA通信接收器,1个可以对应10个AEW100,通讯距离100米,视现场阻挡情况

1

安科瑞

3

无线传输模块

AF-GSM200,需另配的SIM卡由甲方供

1

安科瑞

6.3.  流量需求单只表平均流量估算:上传间隔一分钟, 小于30M/月;上传间隔二分钟,小于15M/月;上传间隔五分钟,小于10M/月

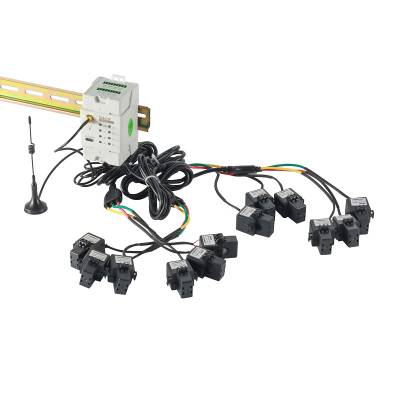

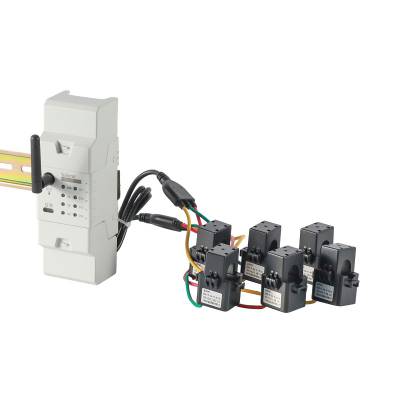

6.4.  AEW100免布线多功能仪表

电压输入

额定电压

3×220/380V

参比频率

50Hz

功耗


电流输入

输入电流

3×1.5(6)A、3×20(100)A、 3×40(200)A、3×80(400)A、3×120(600)A

起动电流

1‰Ib(0.5S级) 、4‰Ib(1级)

功耗


测量性能

符合标准

GB/T17215.321-2008、GB/T17215.322-2008

有功电能精度

0.5S级(仅AEW100-D15),其余型号均为1级、

温度精度

±2℃

脉冲

脉冲宽度

80±20ms


脉冲常数

6400imp/kWh 、400imp/kWh、200imp/kWh、100imp/kWh、60imp/kWh

通信

无线

470MHz无线传输,空旷时传输距离:1km

红外通讯

波特率固定为1200

接口

RS485(A、B)

介质

屏蔽双绞线

协议

MODBUS-RTU、DL/T 645-07
